製品概要
作業用足場と点検用足場を兼ね、
橋梁の近接目視を可能に
cusaは、3つのラク（①協議②設置・点検③メンテナンス）を実現する製品で、橋梁の長寿命化と、維持管理の省力化をご提供いたします。
製品特徴
01
軽量なアルミ合金製パネル
アルミ合金製のパネル材は、複数パーツの押出成形材を嵌合した組み立て材であり、中空断面を採用し、軽量かつ高剛性なパネルユニットを実現しました。
02
安全で快適な作業足場の確保（点検足場機能）
塩害や紫外線に強いcusaは、過酷な環境下においても長期間にわたり安全に使用できる製品です。アルミ押出成形加工はフラットで均一な床面を形成し快適な作業足場を確保します。
床面のわずかな凹凸は、歩行時の滑り止めとなり転倒防止効果があります。
また、連続したフラットな床面のため、台車運搬や脚立利用による点検作業が可能です。
床面のわずかな凹凸は、歩行時の滑り止めとなり転倒防止効果があります。
また、連続したフラットな床面のため、台車運搬や脚立利用による点検作業が可能です。
03
フェールセーフ設計（落下防止対策機能）
万が一に備え、パネルには落下防止ワイヤーを装備しています。
また、部品類はすべて桁内側からの取付構造により、過って橋梁外へ落下することもありません。
また、部品類はすべて桁内側からの取付構造により、過って橋梁外へ落下することもありません。
04
床版の剥落・落下物防止（落下物防止対策機能）
剥落したコンクリート片や橋梁添架物の落下を受け止め、第三者被害を防止します。
05
省施工なパネルの設計（裏面パネル着脱機能）
敷設された裏面パネルは、人力で1枚ずつ着脱でき、修繕作業の資機材搬入が容易に行えます。
また、施工後の裏面パネルも1枚単位で交換が可能です。
また、施工後の裏面パネルも1枚単位で交換が可能です。
06
周辺景観の向上
桁全体を覆うことで、橋梁を美装化することができ景観性の向上につながります。
また、側面パネル下部に傾斜を入れたcusa景観タイプは、陰影効果により桁厚をスリムに見せ、ボリューム感を抑えた形状で周辺景観へ配慮します。
また、側面パネル下部に傾斜を入れたcusa景観タイプは、陰影効果により桁厚をスリムに見せ、ボリューム感を抑えた形状で周辺景観へ配慮します。
構造
01
吊下げタイプ
橋梁本体に支持材を設置し、cusaのアルミ部材で床版から下側の構造を覆う構造形式です。
02
桁間Aタイプ
桁下にcusaを設置できない場合で桁間に設置する形式。桁間隔が裏面パネル最大支持間隔を超え、鋼製支持材およびパネル受け部（アルミ受材）がある構造形式です。
03
桁間Bタイプ
桁下にcusaを設置できない場合で桁間に設置する形式。パネル受け部（アルミ受材）がない構造形式です。
施工実績
鶴見つばさ橋隣接部／神奈川県 即設橋に設置
鶴見つばさ橋／採光キャップ（桁内：明）

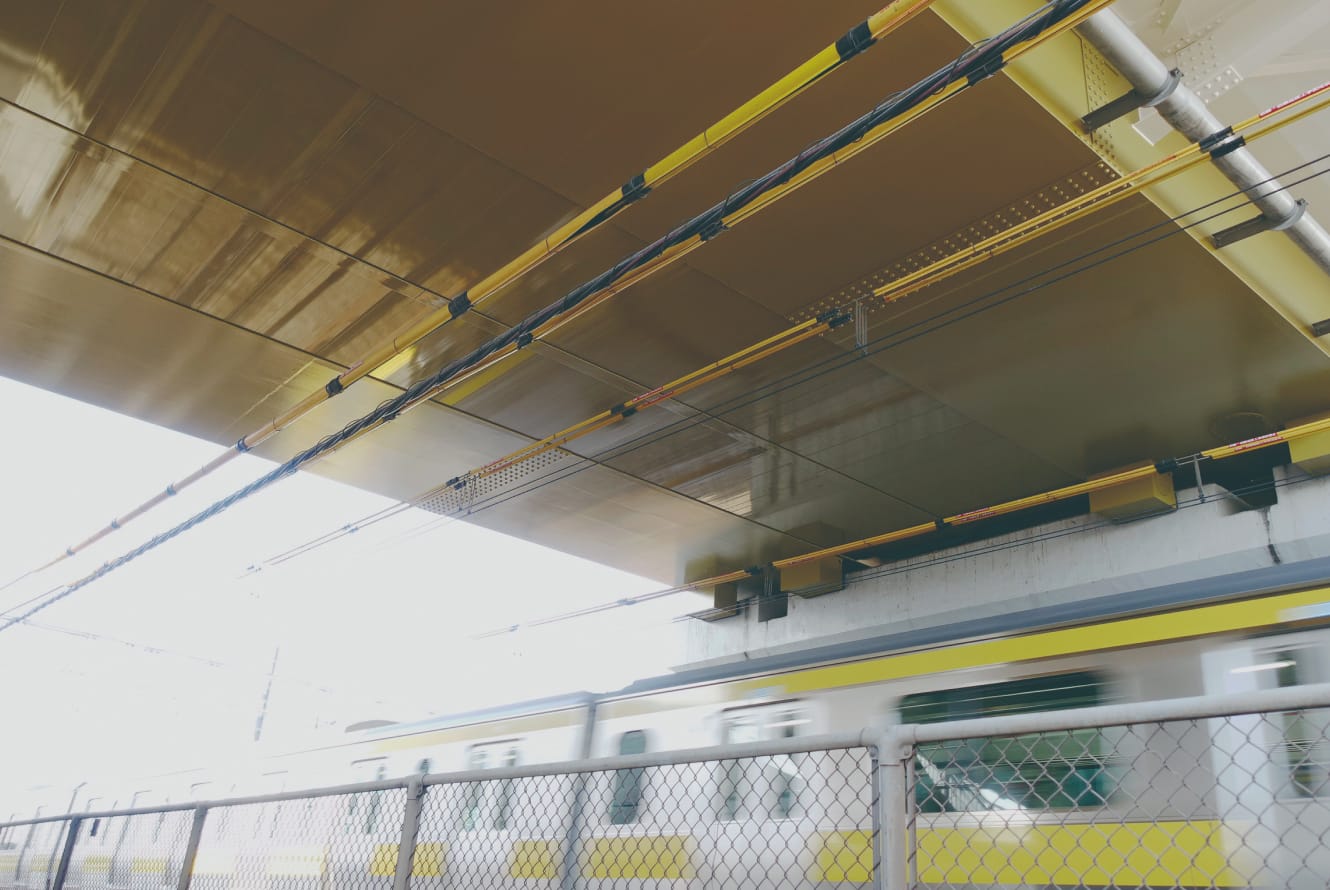

高輪ゲートウェイ駅／東京都 新設橋に設置
高輪ゲートウェイ駅／東京都
高輪ゲートウェイ駅／東京都
小松橋／東京都 即設橋に設置

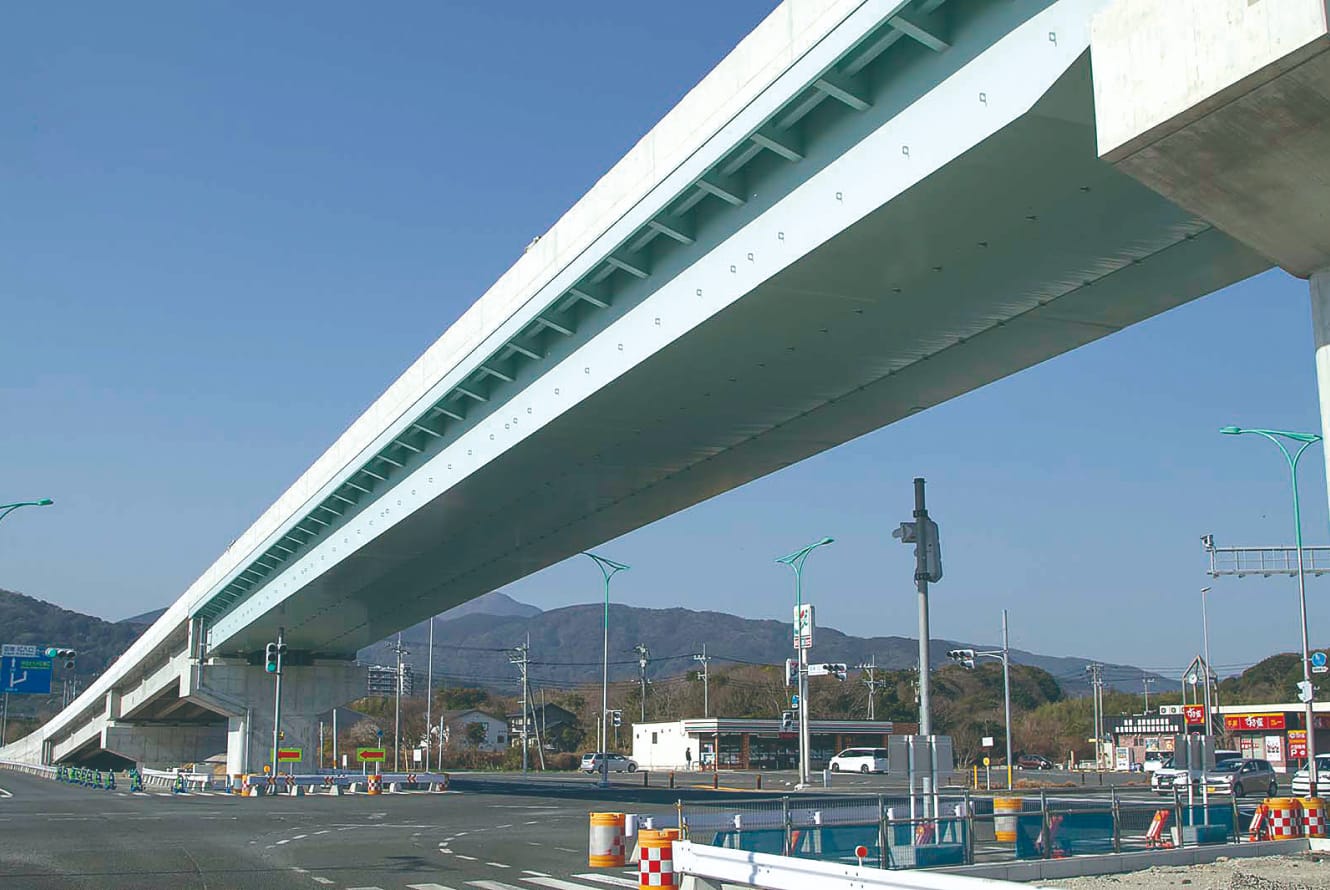

北九州空港線4号橋／福岡県 新設橋に設置
城陽第二高架橋／京都府 新設橋に設置
城陽第二高架橋／京都府
城陽第二高架橋／京都府 高所作業中
安志橋張出部／兵庫県

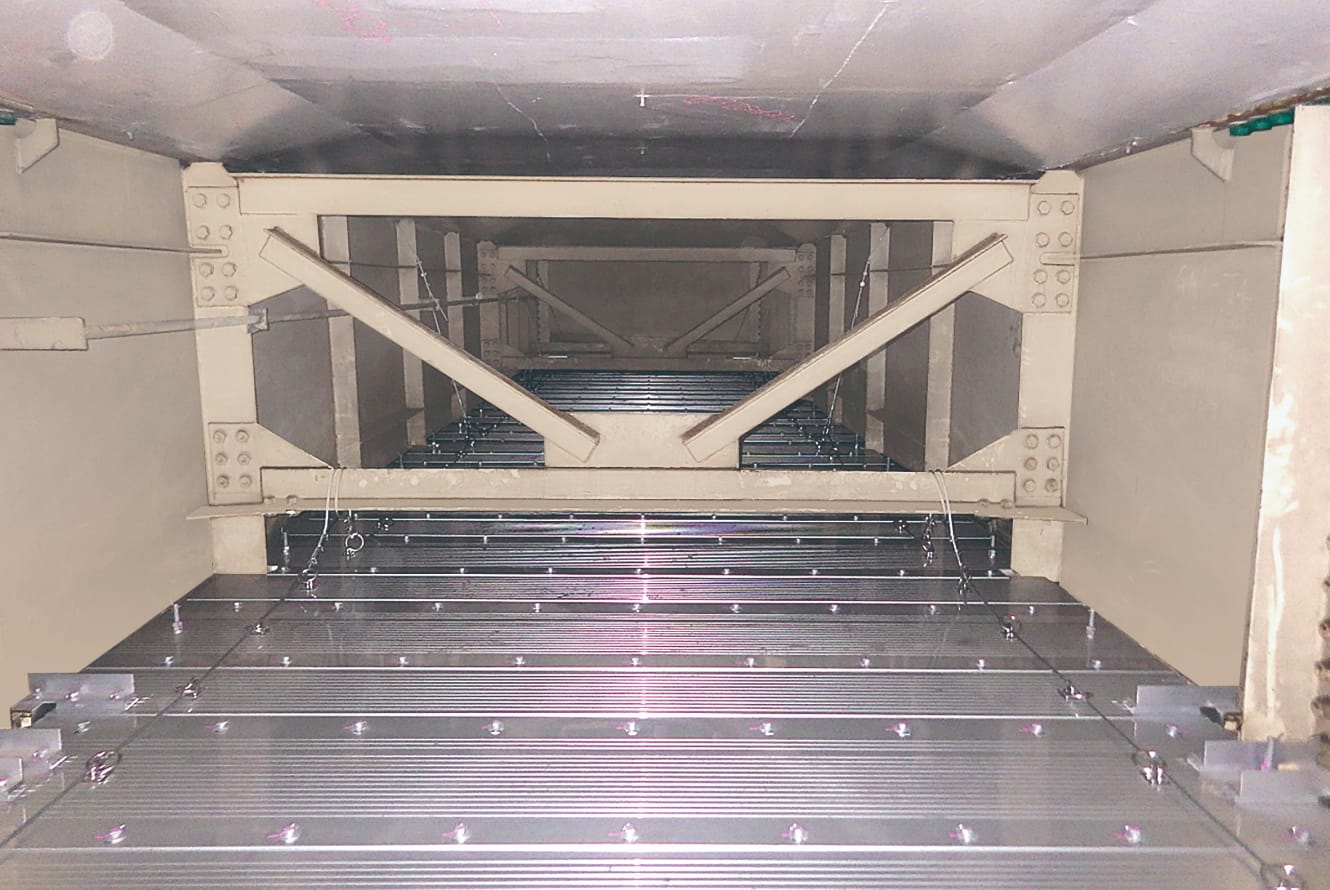

安志橋張出部／兵庫県 上側内観
